先代の木製のトレイラーはアームと本体の接合部分がモゲて壊れてしまい（木だし。）ました。
ということで次は鉄製のフレームで出来た本格的なやつを製作してみました。
ラボで本格的に工作しだしての最初の作品ですね。
 |
| 携帯のカメラだからブレてる。一眼レフ持ってるのに最近使ってない･･･ |
フレームはTIG溶接、ホイール受けのところはフライスで加工した金具を使い、色々揃えてる工作機械類をフル活用しました。
フレームの対角の誤差が1mm未満で収まって非常に満足です。(偶然
とりあえずの形なのでヒッチとアームは前のトレイラーのを流用。
これがかなり貧相なので、角パイプを溶接して作るとしましょう。
いや、本当は一緒に作るつもりだったんです。
ところがそこで、溶接用のアルゴンガスが切れました。
ローンチパーティーまでに充填が間に合うかなあ…

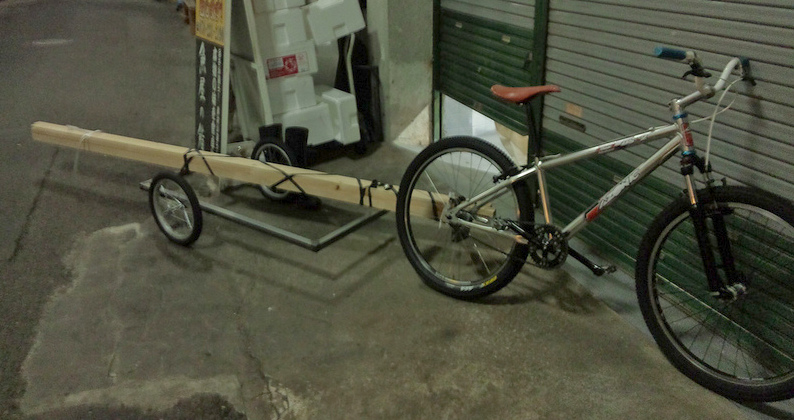

トレイラー自体は現在の形でも、画像のとおり十分に使えるのでいい感じ。
長さ3mの角材もこの通り。
ホイールが先代の荷車用じゃなくて自転車用のマトモなやつなので、引きも軽くて追従性もGood。
耐荷重いくらまでけるかわからないところが怖いですが、大人一人乗るくらいなら大丈夫っぽい。
バリバリ働いてもらおう。引っ張るの僕だけど。
